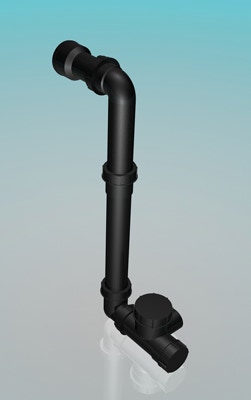

Sondersiphon saugseitig – AquaNoir-Serie: UV-beständig  Art. Nr. 9011-100

Der saugseitige AquaKlima-Sondersiphon dient zur Entwässerung von RLT-Geräten in den Unterdruck Nassbereichen nach den Richtlinien der Lüftungs- und Klimatechnik.

Das anfallende Kondensat sammelt sich in einer Bodenwanne und läuft durch einen Ablaufstutzen in den Kugelsiphon. Die durch den Unterdruck angezogene Kugel ermöglicht den störungsfreien Einlauf in den Siphon. Sobald die Schwerkraft der im Siphon entstehenden Wassersäule grösser ist als der Unterdruck im Klima- oder Lüftungsgerät, wird die Kugel aufgeschwemmt und das Kondensat läuft ab. Verringert sich nun durch den Ablauf des Kondensates die Wassersäule, so wird die Kugel sofort wieder durch den Unterdruck im RLT-Gerät angezogen und verschliesst den Siphon. Dieses Verfahren ist selbstfüllend, selbstschliessend und auch im trockenen Zustand funktionsfähig und dadurch nahezu wartungsfrei.

Jedes Klima- oder Lüftungsgerät welches Unterdruck produziert, muss mit einem Sondersiphon ausgestattet sein um einen störungsfreien Betrieb zu gewährleisten. An jeden Entwässerungsablauf sollte ein Sondersiphon separat angebracht werden, der frei auslaufen kann (Hygiene).

Der Sondersiphon besteht aus verrottungsfestem Polypropylen und ist frost- und hitzebeständig, jedoch nicht einfriersicher. Dies können Sie aber mit Hilfe unserer Siphonbegleitheizung erreichen.

Technische Informationen:

Die Standard Lieferausführung ist für max. 3500 Pascal ausgelegt. Bei geringerem Unterdruck kann das Verlängerungsrohr bzw. der Bogen auf die passende Einlaufhöhe (EH) gekürzt oder der Siphon schräggestellt werden (siehe Masstabelle). Bei höherem Unterdruck sind zusätzliche Verlängerungsrohre bei uns lagervorrätig.

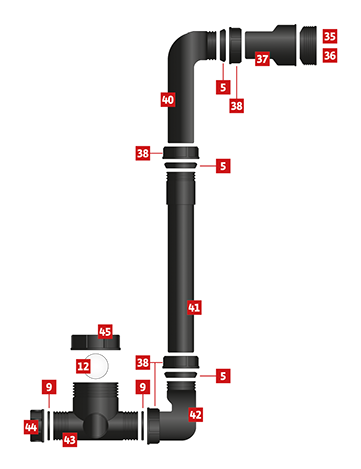

5: Keildichtung D = 40 mm (3 Stück)

9:  Flachdichtung 1 ½“ (2 Stück)

12:  Rückschlagkugel

35:  Gummimanschette DN 30/60
für Anschluss ¾“ – 1“

36:  Gummimanschette DN 40/60
für Anschluss 1 ¼“

37: Anschlussstück DN 40/60
für Anschluss 1 ½“

38: Überwurfmutter 1 ½“, flach (4 Stück)

40:  Bogen D = 40 mm, 90°

41:  Verlängerungsrohr  D = 40 mm

42:  Anschlusswinkel D = 40 mm, 90°

43:  Rückschlagventil mit Auslauf

44: Verschlusskappe 1 ½“

45:  Verschlusskappe 2“

Der Anschluss des Siphons ist für alle Abläufe von ¾“ bis 1 ½“ geeignet, grössere oder kleinere Anschlussquerschnitte finden Sie unter Zubehör oder können angefragt werden.

Die weitere Installation des Ablaufs kann problemlos mit handelsüblichen Abflussrohren DN 40 hergestellt werden.
